芯片散热一定要靠风扇吗？电卡制冷、无铅BaTiO3陶瓷与固态冷却技术详解

ELECTROCALORIC EFFECT · BaTiO3 · SOLID-STATE COOLING

电脑、AI服务器、功率器件和越来越小的传感器都面临一个共同问题：热量怎样快速排出去。传统制冷通常依赖风扇、压缩机或者液体循环，但这些方案在微型电子器件里并不总是理想。电卡效应Electrocaloric Effect提供了另一条思路——利用电场直接改变铁电材料的极化和熵，使材料在加电时升温、撤去电场时降温，从而实现没有传统压缩机的固态制冷。BaTiO3因为无铅、介电性能好，一直是电卡材料的重要研究对象，但真正困难的是如何在较低电场下获得足够大的温度变化。一项Ge掺杂BaTiO3陶瓷研究发现，BTG6组成在约8 kV/cm电场下可以获得约0.9 K直接测量温变，同时部分组成还表现出接近88%的储能效率。本文从电卡效应到底是什么讲起，解释Ge掺杂为什么影响晶格、铁电相变、极化和热响应，并讨论这种材料距离真正芯片固态冷却还有多远。

一、为什么电子设备越来越需要新的冷却技术？

电子设备一直在变小。

但是：

功率密度并没有同步下降。

CPU。

GPU。

AI芯片。

功率电子器件。

高密度传感器。

都会持续产生热量。

设备尺寸越小：

Heat Flux反而可能越集中。

传统解决方案通常是：

• 风冷；

• 液冷；

• 热管；

• 压缩机制冷。

这些方法已经非常成熟。

但如果设备只有几毫米：

再放一个压缩机显然不现实。

于是：

Solid-state Cooling，固态制冷

开始成为材料研究里的一个重要方向。

二、什么是电卡效应？

Electrocaloric Effect：

简称：

ECE。

它发生在：

具有可切换电偶极子的材料中。

最典型的：

就是：

Ferroelectric Material，铁电材料。

对铁电体施加Electric Field以后：

内部Dipole趋向更加有序。

材料的Entropy发生变化。

在近似Adiabatic Condition下：

表现为：

温度升高。

撤掉Electric Field：

Dipole重新变得无序。

材料则可能：

降温。

可以把电卡效应理解成：不用压缩气体，而是直接用电场控制材料内部极化状态，从而控制材料吸热和放热。

三、电卡效应和传统冰箱有什么不同？

传统Vapor-compression Refrigerator：

通常需要：

压缩机。

冷凝器。

蒸发器。

制冷剂。

而Electrocaloric Cooler：

理论上可以：

使用：

Ferroelectric Material。

Electrode。

Heat Switch。

通过Electric Field Cycling：

实现热量搬运。

优势可能包括：

• 体积更小；

• 没有机械压缩机；

• 噪声低；

• 适合微型化；

• 可能用于局部芯片冷却。

四、为什么电卡制冷到现在还没有普及？

真正的问题非常直接：

温度变化还不够大。

如果施加很高Voltage：

材料只降温：

0.1 K。

那真正制冷系统：

就很难设计。

所以电卡材料研究最关注的指标之一：

就是：

ΔT。

也就是：

Adiabatic Temperature Change。

五、为什么不能只追求更高Electric Field？

理论上：

Electric Field越大：

Polarization变化可能越明显。

ECE也可能更大。

但高Electric Field同样会带来：

Dielectric Breakdown。

Fatigue。

Joule Heating。

Leakage Current。

可靠性下降。

所以真正优秀的材料：

不是：

1000 kV/cm下得到很大的ΔT。

而是：

在尽可能低的Electric Field下获得尽可能大的Electrocaloric Response。

六、这就是Electrocaloric Responsivity的意义

常用指标：

ΔT / ΔE。

表示：

每单位Electric Field变化：

能够带来多少Temperature Change。

这个数字越高：

意味着：

在相对较低Voltage下：

就能获得较明显的Cooling/Heating Response。

七、为什么研究BaTiO3？

BaTiO3：

Barium Titanate。

中文：

钛酸钡。

这是非常经典的：

Perovskite Ferroelectric Ceramic。

它长期用于：

电容。

传感器。

压电器件。

介电元件。

主要优势：

• 铁电性明显；

• 介电常数高；

• 工艺成熟；

• 无铅。

八、为什么“无铅”特别重要？

很多高性能Ferroelectric/Piezoelectric材料：

历史上依赖Pb-based Material。

例如：

PZT。

问题是：

Lead：

具有明显环境和健康风险。

因此：

Lead-free Ferroelectric：

一直是电子材料领域的重要研究方向。

BaTiO3：

正好提供了一个成熟的Lead-free平台。

九、为什么还要给BaTiO3掺杂？

纯BaTiO3性能不错。

但可以通过：

Ion Substitution。

进一步调整：

Crystal Structure。

Curie Temperature。

Polarization。

Dielectric Property。

Phase Transition。

Electrocaloric Response。

常见掺杂Ion包括：

Zr4+。

Sn4+。

Ce4+。

Ca2+。

等等。

十、这篇研究为什么选择Ge？

Germanium：

也就是：

Ge。

Ge4+的Ionic Radius：

约：

0.530 Å。

Ti4+：

约：

0.605 Å。

Ge4+更小。

如果进入BaTiO3的Ti Site：

理论上：

会对：

BO6 Octahedron。

Lattice Parameter。

Unit Cell Volume。

产生影响。

但相比Zr、Sn等经典掺杂：

Ge在BaTiO3 Electrocaloric研究中：

相对少见。

十一、研究到底做了哪五种材料？

十二、样品是怎么做出来的？

研究使用：

传统Ceramic Powder Processing。

原料：

BaCO3。

TiO2。

GeO2。

按Stoichiometry混合以后：

先：

900℃ Calcination 4 h。

再重复处理：

提高Powder Homogeneity。

最后：

压制成：

6 mm Diameter。

0.4 mm Thickness。

Pellet。

并在：

1100℃烧结1 h。

十三、为什么Ge本身还可以帮助烧结？

GeO2：

过去有研究把它作为：

Sintering Aid。

对于BaTiO3：

它可能：

促进Densification。

改变Grain Growth。

降低部分Sintering Temperature。

所以Ge在这里：

并不只是：

改变Electronic Structure。

还可能同时影响：

Microstructure。

十四、XRD告诉我们Ge真的进去了么？

X-ray Diffraction结果显示：

五种Composition：

都保持：

Tetragonal Perovskite Structure。

Space Group：

P4mm。

没有出现明显的大规模Symmetry Change。

但是：

随着Ge-content增加：

Diffraction Peak：

略微向High Angle移动。

意味着：

Lattice Parameter：

和Cell Volume：

出现轻微收缩。

这与：

Ge4+比Ti4+更小：

是吻合的。

十五、为什么“结构没变”反而很重要？

因为这说明：

Ge Doping：

并没有彻底把BaTiO3变成另一种Crystal Phase。

它更多是在：

保留Tetragonal Ferroelectric Matrix的基础上：

做：

Fine Structural Tuning。

这种微调：

对Electrocaloric Material很有价值。

因为：

你希望调整Phase Transition：

又不希望完全失去Ferroelectric Character。

十六、Raman进一步证明了什么？

Raman Spectrum：

五种Composition：

整体都保持：

BaTiO3 Tetragonal Active Mode。

但是：

在高Ge Composition：

尤其BTG9：

约：

800 cm−1

出现更明显的：

A1(TO) Mode。

这个Mode：

对Perovskite B-site Occupation：

比较敏感。

所以：

它进一步支持：

Ge进入Ti所在的Octahedral B-site。

十七、Ge含量增加以后Grain Size发生了什么？

SEM显示：

Microstructure：

随着Composition变化明显改变。

整体趋势：

Ge增加以后：

Grain Size：

倾向增加。

研究测得：

Grain Size范围：

约3.6—18.7 μm。

Density：

5.035—5.801 g/cm3。

相对理论Density：

约93—96%。

十八、为什么Grain Size会影响铁电性能？

因为Ferroelectric Ceramic：

不是单纯由Chemical Formula决定。

Grain Boundary。

Domain Wall。

Defect。

Density。

都会影响：

Polarization。

Coercive Field。

Dielectric Response。

甚至：

Electrocaloric Response。

所以：

Composition和Microstructure不能拆开来看。

十九、什么是Curie Temperature？

Curie Temperature：

简称：

Tc。

对BaTiO3类Ferroelectric来说：

这是非常关键的Temperature。

T低于Tc：

材料处于：

Ferroelectric Phase。

T超过Tc：

逐渐进入：

Paraelectric Phase。

也就是说：

材料内部的Spontaneous Polarization：

发生明显变化。

二十、为什么电卡效应经常在Tc附近最大？

因为：

Electrocaloric Effect：

最依赖：

Polarization对Temperature的变化速度。

在Phase Transition附近：

Polarization可能快速下降。

所以：

Pyroelectric Coefficient：

dP/dT

会变大。

这恰好有利于：

更大的：

ΔT。

二十一、Ge掺杂有没有大幅改变Tc？

这项研究里：

没有。

不同Composition：

Tc变化：

大致只有：

约1 K。

说明：

在当前Doping Range：

Ge虽然影响：

Lattice。

Grain。

Polarization。

但并没有大幅移动：

Ferroelectric-Paraelectric Transition Temperature。

二十二、介电常数最高的是哪个？

在Tc附近：

BTG2：

Relative Dielectric Permittivity：

最高达到：

约10,140。

随着Ge-content增加：

到BTG9：

下降到：

约5,918。

所以：

Ge越多：

并不是所有Electrical Property都越好。

二十三、它是不是Relaxor Ferroelectric？

研究认为：

不是。

这套BTGx：

仍然表现为：

Classical Ferroelectric。

Ferroelectric-Paraelectric Transition：

具有明显的：

First-order Character。

不同Composition：

Permittivity Thermal Hysteresis：

大约：

2 K。

Dielectric Loss：

整体低于：

约4.1%。

二十四、为什么BTG6特别值得注意？

因为：

BTG6：

在Tc附近：

Polarization下降：

特别明显。

意味着：

dP/dT：

更大。

而Electrocaloric Equation里：

dP/dT：

正是决定：

ΔT的重要因素。

所以：

BTG6：

最终表现出：

整个系列里最强的ECE。

二十五、研究为什么同时使用“间接法”和“直接法”？

Electrocaloric Measurement：

通常有两条路线。

如果两个方法：

结果彼此吻合：

对ECE结论：

可信度会明显提高。

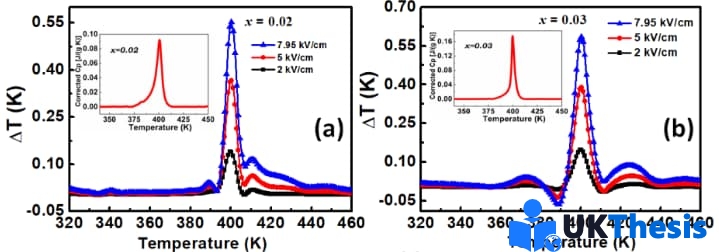

二十六、间接法最终得到多少温变？

研究在：

2.00。

5.00。

7.95 kV/cm。

三个Electric Field下：

计算ΔT。

BTG6：

最高：

约0.8 K。

对应：

大约：

7.95 kV/cm。

而且Maximum：

正好出现在：

FE-PE Phase Transition附近。

二十七、直接测量结果怎么样？

为了确认Indirect Calculation：

研究人员又单独拿：

BTG6

做Direct Electrocaloric Measurement。

结果：

在：

8 kV/cm

Electric Field下：

直接测到：

ΔT约0.9 K。

而间接方法：

7.95 kV/cm：

是：

0.8 K。

两个结果：

非常接近。

直接测量0.9 K、间接计算0.8 K的接近，是这项研究最重要的证据之一，因为它说明P-E回线推导出的电卡响应并不是完全脱离真实热测量的数字。

二十八、0.9 K到底算不算高？

如果拿家用空调：

一次温差0.9 K：

听起来当然非常小。

但评价Electrocaloric Material：

不能只看ΔT。

还必须看：

Electric Field有多大。

很多Thin-film Electrocaloric Material：

需要：

数百kV/cm。

甚至更高。

这里BTG6：

只使用：

约8 kV/cm。

所以真正有价值的是：

比较高的Electrocaloric Responsivity。

二十九、BTG6的Responsivity是多少？

Direct Measurement：

对应：

ΔT/ΔE = 1.13 × 10−6 K·m/V。

这是研究认为：

相对于很多Lead-free Barium-based Ceramic：

比较高的Responsivity。

也是：

BTG6被认为适合进一步研究Solid-state Refrigeration：

最核心的原因。

三十、为什么BTG9反而没有继续变好？

这正说明：

Doping并不是越多越好。

当Ge-content达到：

x = 0.09：

系统逐渐接近：

Ge在BaTiO3 Matrix里的Solubility Limit。

结果可能出现：

Conductivity增加。

P-E Saturation变差。

Specific Heat Anomaly变宽。

最终：

ECE Peak：

也变得更宽。

但并没有继续提高到更大的Maximum。

三十一、为什么这篇同时研究Energy Storage？

因为Ferroelectric Material：

不仅能够表现：

Electrocaloric Effect。

它本身也是：

Dielectric Energy Storage Material。

P-E Loop：

可以用来计算：

Charged Energy。

Recoverable Energy。

Energy Loss。

Energy Efficiency。

所以：

一套Material：

可能同时被研究：

Cooling + Energy Storage。

三十二、是不是ECE最好的材料，储能也一定最好？

不是。

这是这篇研究一个很有意思的结论。

Electrocaloric Effect：

最强的是：

BTG6。

但Energy Storage Density最高：

是：

BTG2。

Energy Storage Efficiency最高：

则主要出现在：

BTG5。

所以：

同一个Composition：

不会自动在所有Property上最优。

三十三、为什么ECE和储能会“脱钩”？

因为两种Mechanism关注的东西不同。

ECE：

高度依赖：

dP/dT。

也就是：

Polarization随Temperature变化的速度。

还涉及：

Domain Dynamics。

Latent Heat。

而Energy Storage：

更多受到：

Maximum Polarization。

Remnant Polarization。

P-E Loop Shape。

Density。

影响。

所以：

一个材料非常适合Cooling，并不代表它一定也是最好的Capacitor Energy Storage Material。

三十四、最高Energy Storage Density是多少？

BTG2：

在Curie Temperature附近：

获得：

16.65 mJ/cm3。

这个值：

研究本身也认为：

属于Moderate水平。

不是极高Energy-density Ceramic。

原因：

与：

P-E Loop。

Polarization。

Ceramic Density。

有关。

三十五、储能效率最高多少？

不同BTGx：

在Paraelectric Phase：

Energy Storage Efficiency：

大约：

55%—88%。

BTG5：

最高：

约87.7%—88%。

所以：

如果目标是：

High-temperature Energy Storage Efficiency：

最值得关注的：

不一定是BTG6。

三十六、把五种材料放在一起看会更清楚

三十七、这是不是已经意味着可以拿BTG6给CPU降温？

现在还不能这么理解。

实验是在：

陶瓷Pellet。

受控实验环境。

接近Phase Transition Temperature。

进行。

真正CPU Cooling：

还要面对：

Device Geometry。

Heat Transfer。

Cycle Frequency。

Electric Breakdown。

Electrode Reliability。

Thermal Switch。

Packaging。

这些Engineering问题。

三十八、为什么400 K左右的最佳温区也是现实问题？

BTG6高ECE：

主要出现在：

大约：

400 K附近。

也就是：

约：

127℃。

这对某些：

High-temperature Electronics：

可能有研究价值。

但普通Consumer Electronics：

通常希望Cooling Material：

在：

接近Room Temperature：

或者芯片常见Operating Temperature范围：

具有较大ECE。

所以：

如何把最佳Electrocaloric Temperature Window调到目标应用温区，是后续材料设计的重要问题。

三十九、真正做电卡制冷器还缺哪些东西？

四十、为什么“材料降了0.9 K”和“制冷器能降0.9 K”不是一回事？

材料层面的ΔT：

描述：

样品自身在Adiabatic Condition下：

Temperature怎样变化。

但真正Refrigerator：

需要：

把热从Cold Side：

搬到Hot Side。

这还涉及：

Heat Exchanger。

Thermal Switch。

Regenerator。

Cycle Design。

所以：

Material ECE是制冷系统的基础参数，不等于最终Device Cooling Capacity。

四十一、这类材料以后能和AI发生什么关系？

这篇原研究：

本身没有使用人工智能。

但是未来材料开发：

可以使用：

Machine Learning。

Bayesian Optimization。

Materials Informatics。

帮助：

筛选Dopant。

预测Phase Transition。

优化Composition。

搜索：

高ΔT。

低Electric Field。

合适Tc。

高Breakdown Strength。

之间的最佳平衡。

所以：

AI更适合作为：

未来Electrocaloric Material Discovery工具。

而不是硬说：

这篇论文是“AI研究”。

四十二、做电卡材料SCI论文，最容易出现哪些问题？

四十三、SCI发表辅导：电卡材料论文真正应该怎样构建研究逻辑？

电卡效应、铁电陶瓷、无铅BaTiO3、固态制冷和介电储能都是材料科学、电子工程和能源方向比较典型的交叉研究课题。

但现在单纯写：

“掺杂以后ΔT提高了。”

通常还不够。

Reviewer往往还会继续问：

为什么选择这种Dopant？

Dopant到底进入A-site还是B-site？

有没有Second Phase？

为什么Tc变化不大但ECE明显改变？

Grain Size是不是参与了性能变化？

P-E Loop和dP/dT能否解释ΔT？

Indirect Result有没有Direct Measurement验证？

最佳ECE温区是否符合应用场景？

Electric Field是不是过高？

材料Fatigue和Breakdown表现怎么样？

对于已经有铁电材料、电卡效应、BaTiO3、陶瓷材料、介电储能、固态制冷相关实验、图谱或论文初稿的研究者，我们可以提供SCI发表辅导，结合已有实验围绕Research Gap、材料组成、XRD/Raman/SEM、P-E测试、电卡计算、直接热测量、储能分析、Discussion以及目标期刊进一步完善研究逻辑。

对于已经进入投稿、返修或者改投阶段的稿件，也可以根据实际项目选择投稿无限期服务直到见刊的持续支持方案，在约定服务范围内协助期刊匹配、投稿材料整理、Reviewer Comments分析、返修结构以及后续改投方向。具体审稿周期和最终录用结果仍取决于研究质量、实验完整度和目标期刊的同行评审。

FAQ：电卡效应、BaTiO3与固态制冷常见问题

Q1：什么是电卡效应？

电卡效应是铁电或可切换偶极材料在外加电场变化时，由于极化和熵变化而产生绝热升温或降温的现象。

Q2：电卡制冷需要制冷剂吗？

核心制冷介质是固态铁电材料，不依赖传统气体压缩制冷剂，但实际设备仍需要热交换和热管理结构。

Q3：为什么BaTiO3适合研究电卡效应？

BaTiO3具有明显铁电相变、较高介电响应，并且不含铅，是研究无铅固态制冷和铁电功能材料的重要平台。

Q4：Ge掺杂BaTiO3有什么作用？

Ge4+主要进入Ti所在的B-site，可以轻微收缩晶格、影响晶粒和极化行为，并进一步改变相变附近的电卡响应。

Q5：为什么BTG6电卡效应最好？

BTG6在居里温度附近出现更明显的极化快速下降和较大的dP/dT，因此有利于获得更强的电卡温变。

Q6：BTG6到底能降多少温？

直接热测量显示，在约8 kV/cm电场下，其绝热温变约为0.9 K；间接P-E方法在7.95 kV/cm下计算约0.8 K。

Q7：0.9 K为什么也被认为有研究价值？

因为该温变是在相对较低的约8 kV/cm电场下获得，因此对应较高的Electrocaloric Responsivity，而不是单纯追求绝对ΔT。

Q8：什么是电卡效应直接法和间接法？

间接法利用不同温度下的P-E数据和Maxwell关系计算ΔT；直接法则通过高分辨热测量设备直接记录施加电场时的材料温度变化。

Q9：电卡性能最好的材料是否也最适合储能？

不一定。本研究中BTG6的ECE最好，但储能密度最高的是BTG2，储能效率最高的则主要是BTG5，说明两种性能机制并不完全相同。

Q10：BaTiO3电卡材料已经能用于CPU散热了吗？

目前还不能直接这样理解。材料仍需要解决工作温区、器件集成、疲劳、击穿、热交换和长期可靠性等问题。

Q11：电卡制冷未来有哪些研究方向？

包括Room-temperature Electrocaloric Material、多层陶瓷、薄膜、聚合物、宽温区ECE、Regenerative Cooling、低电场材料和微电子局部热管理。

Q12：人工智能能用于电卡材料研究吗？

可以。机器学习和材料信息学可以用于筛选掺杂元素、预测相变温度、寻找高电卡响应组合以及优化多目标材料参数，但最终仍需要实验验证。

结语：固态制冷真正难的不是“让材料降温一次”

电卡效应：

听起来很像一种理想的未来技术。

没有压缩机。

没有传统制冷剂。

只需要：

Electric Field。

和：

Ferroelectric Material。

就能控制吸热和放热。

但真正从材料走向Device：

问题会复杂很多。

材料到底能改变多少Temperature？

需要多高Electric Field？

最佳ECE是在室温还是127℃？

循环100万次以后还有没有效果？

电极会不会Fatigue？

陶瓷会不会Breakdown？

热量怎样真正从芯片转移到外界？

这些问题：

都会决定：

最终Electrocaloric Refrigerator：

是不是只存在于实验室。

这项Ge-doped BaTiO3研究比较值得关注的地方：

就在于它没有只给出一个Indirect Calculation。

而是：

先通过：

XRD。

Raman。

SEM。

证明Ge掺杂和Microstructure变化。

再通过：

Dielectric Measurement。

P-E Loop。

Specific Heat。

分析Phase Transition。

最后：

用Indirect Method得到约0.8 K。

又通过Direct Calorimetry：

确认：

约0.9 K。

这种：

Structure → Ferroelectricity → Phase Transition → Electrocaloric Response → Direct Verification

的证据链：

比单纯报一个最高ΔT：

更有说服力。

同时：

BTG2储能密度更高。

BTG5储能效率接近88%。

BTG6 ECE最强。

又说明：

真正的功能材料设计从来不是把一个参数做到最高，而是在Composition、Structure、Temperature和应用需求之间寻找正确的平衡。
