锂硫电池拥有很高的理论比容量和理论能量密度,但真正限制它走向长期稳定循环的一个核心问题,是充放电过程中会产生可溶性锂多硫化物。LiPSs可以穿过普通PP隔膜,在正负极之间不断迁移,形成典型“穿梭效应”,不仅造成活性硫损失,还会降低库仑效率并加速锂负极副反应。一种比较实用的解决方法,是不重新设计整个正极,而是在隔膜靠近硫正极的一侧增加功能层。NiFe2O4/Ketjen Black复合涂层就是这种思路:KB提供多孔导电网络和二次集流作用,NiFe2O4则负责对多硫化物进行化学吸附并催化其快速转化。研究中约3.7 μm的涂层没有明显增加电池内阻,反而把电荷转移阻抗降低至80.39 Ω;在1 C下循环1000次后仍保持406.27 mAh/g,比容量平均每圈衰减只有0.051%。本文重点解释这种隔膜为什么能同时做到“挡住、抓住、转化并重新利用”多硫化物。

锂硫电池之所以长期受到关注,首先是因为理论参数足够吸引人。硫正极理论比容量可达到约1675 mAh/g,理论能量密度也明显高于传统锂离子电池体系。
但它有一个非常典型的短板:硫在放电过程中不会一步直接变成Li2S,而是会经历一系列可溶性的Lithium Polysulfide,也就是Li2Sx中间体。
这些长链LiPSs能够溶解在Electrolyte中,并穿过普通Polypropylene Separator的大孔隙向Lithium Metal Anode迁移。之后又可能被还原、扩散回来,于是形成反复往返的Shuttle Effect。
| 穿梭效应带来的问题 | 对电池的影响 |
|---|---|
| 可溶LiPSs离开正极 | 活性硫利用率下降 |
| LiPSs迁移到锂负极 | 产生副反应和自放电 |
| 中间体重复溶解和还原 | 库仑效率和循环稳定性下降 |
| Li2S/Li2S2在非导电区域沉积 | 形成“dead sulfur”并造成容量损失 |
为什么只用普通碳层还不够?
在Separator靠近Cathode的一侧增加Conductive Carbon Layer,是锂硫电池中比较经典的做法。
Ketjen Black,也就是KB,本身具有较高Electrical Conductivity,而且颗粒堆积以后会形成大量Pore。这些Pore既有利于Electrolyte渗透,也能提供Li+ Transport Path。
同时KB还具有三个比较实际的作用。
第一,它可以通过Porous Structure延缓LiPSs继续向Anode方向扩散。
第二,它能够提供Electron Transport Path,使原本沉积在隔膜附近的部分Sulfur Species仍有机会继续参与Reaction。
第三,它实际上构成了一个靠近Cathode的:
Secondary Current Collector。
但Pure Carbon Layer仍然存在局限。它对极性LiPSs的Chemical Adsorption能力并不强,而且无法明显加速Li2Sx之间复杂的Redox Conversion。
所以真正理想的Separator Layer不能只有:
Conductivity。
还应该同时具有:
Adsorption + Catalysis。
为什么选择NiFe2O4?
NiFe2O4过去更多被研究为Lithium-ion Battery Anode Material,但后来的实验发现,Nano-NiFe2O4对Polysulfide具有较强Adsorption Ability。
更重要的是,它并不只是把LiPSs吸附在Surface。
它还能加快Polysulfide Redox Kinetics。
因此将NiFe2O4和KB组合以后,两种材料负责的任务并不相同。
| 材料 | 核心作用 | 对Li-S电池的意义 |
|---|---|---|
| Ketjen Black | 导电、物理阻挡、多孔结构 | 提高电子传输并形成二次集流层 |
| NiFe2O4 | 化学吸附、催化LiPSs转化 | 减少穿梭并提高硫物种转化动力学 |
| NiFe2O4/KB | 导电+吸附+催化 | 同时降低活性硫损失与界面极化 |
NiFe2O4纳米颗粒是怎样做出来的?
实验采用Improved Hydrothermal Method。
将:
8 g Fe(NO3)3·9H2O
2.9 g Ni(NO3)2·6H2O
0.9 g Urea
加入100 mL Deionized Water。
充分搅拌以后转移至Hydrothermal Autoclave:
180℃反应24 h。
离心、洗涤后:
60℃干燥12 h。
最后在Tube Furnace中:
400℃ Heat Treatment 3 h。
获得NiFe2O4 Nanoparticle。
XRD显示样品具有典型Spinel NiFe2O4结构,没有明显杂质峰。
由XRD估算的Grain Size约:
17—26 nm,平均约20 nm。
TEM观察到Particle Size主要位于:
20—30 nm。
BET Specific Surface Area达到:
49.4 m²/g。
这种Nanostructure意味着它能够提供较大的Surface Area和更多Polysulfide Adsorption/Catalytic Site。
为什么隔膜涂层只做3.7 μm左右?
隔膜功能层并不是越厚越好。
如果Layer过厚:
虽然可能增加Polysulfide Adsorption Capacity,但同时会增加Li+ Diffusion Distance和Battery Internal Resistance。
研究最终采用:
NiFe2O4 : KB : PVDF =
9 : 27 : 4。
使用NMP制备Slurry,再通过50 μm Spatula涂在PP Separator的一侧。
干燥以后真正形成的Function Layer厚度约:
3.7 μm。
这个厚度的思路是:
既要提供足够的Polysulfide Barrier和Catalytic Site,又不能把Li-ion Transport Path堵住。
SEM可以看到NiFe2O4均匀分散在KB堆积形成的3D Porous Network中。
同时经过Repeated Folding和Deep Bending以后:
Coating仍能稳定附着在PP上,没有明显Peeling。
它还解决了一个容易被忽略的问题:电解液润湿
Pristine PP Separator本身较疏水。
Electrolyte在PP表面的Contact Angle约:
35.6°。
而Electrolyte滴到NiFe2O4/KB表面以后:
几乎立即完成Wetting。
更好的Wettability意味着:
Electrolyte Filling更快。
Separator/Cathode Interface更加充分。
Li+ Migration也更容易建立稳定Path。
这也是为什么加入Coating之后,并没有像直觉那样明显增加Internal Resistance。
EIS最能说明这个涂层是不是“越改越堵”
如果Separator Coating真的妨碍Ion Transport,那么EIS应该首先表现出更大的Resistance。
结果正好相反。
| 隔膜 | Rct | 表现 |
|---|---|---|
| Pristine PP | 184.2 Ω | 界面电荷传输最慢 |
| KB-modified | 110.3 Ω | 导电网络改善 |
| NiFe2O4/KB | 80.39 Ω | 最低,界面动力学最好 |
这说明NiFe2O4/KB Layer并没有简单变成一个额外Barrier。
相反,KB提供Electron Transport,而NiFe2O4加速LiPSs Redox Conversion,使Interface Charge-transfer过程变得更快。
倍率性能差距到底有多大?
在0.1、0.2、0.5、1和2 C下:
NiFe2O4/KB-modified Separator Battery分别达到:
1221.4、833.1、663.6、598.1和553.2 mAh/g。
恢复到0.1 C后:
仍能达到:
735.8 mAh/g。
相比之下:
| Rate | PP | KB | NiFe2O4/KB |
|---|---|---|---|
| 0.1 C | 692.8 | 1109.7 | 1221.4 mAh/g |
| 0.5 C | 300.2 | 516.3 | 663.6 mAh/g |
| 1 C | 267.2 | 435.7 | 598.1 mAh/g |
| 2 C | 232.2 | 352.8 | 553.2 mAh/g |
这说明NiFe2O4/KB不只是延缓容量衰减。
它还明显改善了:
Polysulfide Conversion Kinetics。
高倍率下LiPSs产生速度更快,如果Conversion慢,活性物质很容易堆积或扩散出去。
催化层真正起作用的地方,就是把这些Intermediate更快推向下一步Reaction。
100圈和1000圈数据为什么特别值得看?
0.5 C下:
Pristine PP初始容量:
802.6 mAh/g
100圈后只剩:
394.6 mAh/g。
Retention:
49.1%。
KB-coated Separator:
初始:
917.6 mAh/g
100圈后:
479.9 mAh/g
Retention:
52.3%。
而NiFe2O4/KB:
初始:
1079.6 mAh/g
100圈后:
753.1 mAh/g。
Retention达到:
69.7%。
大约是Pristine PP的:
1.5倍。
更值得关注的是1 C长期测试。
100圈以后仍有:
641.2 mAh/g。
1000圈以后:
406.27 mAh/g。
Average Capacity Decay:
约0.051% per cycle。
1000圈数据说明这层材料真正解决的不是“前几十圈容量看起来比较高”,而是持续减少活性硫不可逆损失,让更多Polysulfide在靠近正极的位置被重新转化和利用。
NiFe2O4到底有没有真正“抓住”多硫化物?
这一点既有实验,也有DFT支持。

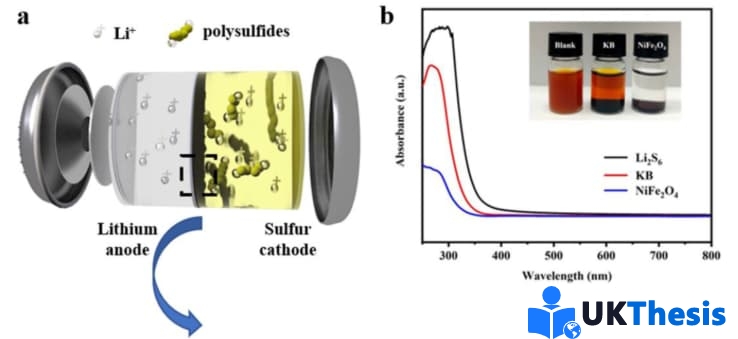

把NiFe2O4加入Li2S6 Solution以后:
溶液颜色很快变淡并接近无色。
而加入KB后的Solution颜色变化并不明显。
UV-Vis结果同样显示:
NiFe2O4加入后:
S62−在约280 nm附近的Absorption明显下降。
说明NiFe2O4对LiPSs存在更强Chemical Adsorption。
DFT进一步计算NiFe2O4(100) Surface与Li2Sx之间的Binding。
其中Li2S6 Adsorption Energy:
−1.83 eV。
负值越明显:
说明Adsorption更加Thermodynamically Favorable。
其Mechanism主要与:
Li-O和S-O Bond Formation
有关。
所以NiFe2O4不是简单的Mechanical Filter。
它真正通过Chemical Interaction把LiPSs锁在Separator Cathode Side。
为什么“吸附很强”仍然不够?
如果一个材料只会吸附Polysulfide:
吸满以后:
Active Site就可能逐渐失效。
更理想的材料应该:
先抓住。
再让它继续Reaction。
NiFe2O4的价值就在这里。
它不仅Adsorb LiPSs:
同时能够Catalyze:
Long-chain LiPSs。
Short-chain Li2Sx。
Li2S2/Li2S。
之间的Redox Conversion。
于是KB和NiFe2O4构成一个相对完整的工作循环:
KB阻挡/导电 → NiFe2O4吸附 → NiFe2O4催化转化 → KB继续提供电子 → 活性硫重新进入充放电反应。
这项研究真正解决了哪些问题?
AI和计算材料学能怎样继续做这个方向?
原研究已经使用DFT解释NiFe2O4与Li2Sx之间的Binding。
如果继续扩展,可以利用Machine Learning和High-throughput DFT筛选:
Spinel Oxide Composition。
Surface Facet。
Defect Concentration。
Doping Element。
Li2Sx Adsorption Energy。
Li2S Decomposition Barrier。
以及:
Separator Coating Loading。
最终建立:
Composition → Adsorption → Catalysis → Shuttle Suppression → Cycle Life
之间的关系。
这类AI更适合作为Materials Screening和Mechanism Prediction工具,而不是单纯给锂硫电池文章增加“人工智能”关键词。
SCI发表辅导与评职称发表:这类电池材料文章应该怎样组织?
锂硫电池、功能隔膜、LiPSs吸附、催化转化、DFT计算、电化学阻抗和长循环稳定性,都是能源材料类论文比较常见的研究方向。
真正投稿时,如果只写:
“加入NiFe2O4以后循环更好了。”
通常并不足以建立完整Mechanism。
更完整的文章应该回答:
为什么单独KB不够?
NiFe2O4到底是吸附作用还是催化作用?
Coating会不会增加Li+ Transport Resistance?
3.7 μm厚度为什么合适?
EIS是否支持Interface Kinetics改善?
UV-Vis能否验证Polysulfide Adsorption?
DFT Binding Energy是否和实验一致?
1000圈容量为什么还能维持?
如果已经有锂硫电池、功能隔膜、NiFe2O4、LiPSs、DFT、电化学阻抗、循环性能等相关数据、图片或论文初稿,我们可以提供SCI发表辅导,围绕Research Gap、材料设计、Structure-performance Relationship、DFT Mechanism、Electrochemical Analysis以及期刊匹配进一步完善。
对于已经进入投稿、返修或改投阶段的项目,也可以根据实际需求选择投稿无限期服务直到见刊的持续支持方案,在约定服务范围内协助投稿材料整理、Reviewer Comments分析、返修逻辑和后续改投。对于高校、医院、科研院所或企事业单位有评职称发表需求的研究者,也可以根据学科方向、成果类型、时间要求和期刊层级,协助梳理文章结构与投稿规划。具体审稿周期和最终录用仍取决于研究数据、创新性、稿件质量以及目标期刊同行评审。
FAQ:锂硫电池与NiFe2O4/KB隔膜常见问题
Q1:锂硫电池的穿梭效应是什么?
放电过程中形成的可溶性LiPSs会穿过隔膜在正负极之间迁移,造成活性硫损失、自放电和循环性能下降。
Q2:为什么普通PP隔膜挡不住LiPSs?
PP隔膜主要用于电子绝缘和离子传输,其孔隙能够让电解液和Li+通过,同时可溶性长链LiPSs也容易沿孔道扩散。
Q3:Ketjen Black在改性隔膜里有什么作用?
KB提供多孔导电网络、物理阻挡和Secondary Current Collector作用,使隔膜附近沉积的硫物种仍有机会参与电化学反应。
Q4:NiFe2O4为什么可以抑制穿梭效应?
它能够通过Li-O和S-O相互作用对多硫化物产生较强化学吸附,同时还能加速LiPSs之间的氧化还原转化。
Q5:NiFe2O4/KB涂层厚度是多少?
约3.7 μm,在提供足够功能位点的同时尽量避免增加Li+扩散阻力。
Q6:改性以后Rct是多少?
NiFe2O4/KB隔膜对应Rct约80.39 Ω,低于KB隔膜的110.3 Ω和PP隔膜的184.2 Ω。
Q7:1 C循环1000圈以后容量是多少?
仍有406.27 mAh/g,平均每圈容量衰减约0.051%。
Q8:DFT计算得到Li2S6吸附能是多少?
NiFe2O4(100)对Li2S6的Adsorption Energy约为−1.83 eV,说明两者之间存在较强相互作用。
Q9:为什么只用KB不能达到同样循环性能?
KB可以导电和物理阻挡,但对极性LiPSs的化学吸附与催化能力有限,因此长期抑制穿梭和促进反应动力学的作用弱于NiFe2O4/KB复合层。
Q10:这种改性隔膜已经可以直接产业化吗?
目前数据证明了实验室纽扣电池中的长期循环优势,但实际产业应用仍需评估高硫载量、低电解液用量、大面积隔膜、锂负极稳定性和规模化涂布一致性。
Q11:NiFe2O4会不会堵塞PP隔膜孔道?
研究中的约3.7 μm多孔NiFe2O4/KB层没有明显增加电池内阻,反而降低了电荷转移阻抗,说明其多孔结构仍能保持有效Li+传输。
Q12:AI可以用于锂硫电池隔膜材料筛选吗?
可以。机器学习结合DFT可用于筛选对Li2Sx具有合适吸附能和催化能垒的氧化物、硫化物和复合材料,但最终仍需实验验证。
结语
这项NiFe2O4/KB Separator研究真正值得注意的,不只是1000圈以后还剩406.27 mAh/g。
它更有价值的是:
把锂硫电池隔膜从一个单纯的:
Ion-permeable Insulator
变成了一个:
Conductive + Adsorptive + Catalytic Functional Interface。
KB负责构建Porous Conductive Network。
它减慢LiPSs Migration,同时让原本可能成为Dead Sulfur的物种重新获得Electron Transport Path。
NiFe2O4则负责:
抓住LiPSs。
通过Li-O和S-O Interaction进行Chemical Adsorption。
并继续促进这些Intermediate快速Conversion。
最终:
Rct从PP隔膜的:
184.2 Ω
降到:
80.39 Ω。
0.1 C初始容量达到:
1221.4 mAh/g。
0.5 C循环100圈以后:
仍保持:
753.1 mAh/g。
1 C循环1000圈以后:
406.27 mAh/g。
平均每圈衰减:
0.051%。
而DFT又从Atomic Level补上了最后一环:
NiFe2O4(100)对Li2S6的Binding Energy达到:
−1.83 eV。
说明实验看到的Polysulfide Adsorption并不是偶然现象。
这项工作真正说明的是:
锂硫电池的穿梭效应不能只靠“堵”。更有效的方法,是先在隔膜附近把LiPSs抓住,再给它电子通路和催化位点,让它尽快重新进入正常的硫氧化还原反应。
后续真正走向高能量密度Li-S Battery,还需要进一步验证:
高Sulfur Loading。
Lean Electrolyte。
低N/P Ratio。
更薄Function Layer。
大面积Separator Coating。
以及更接近Commercial Condition下的Long-term Cycling。
