钾离子电池硬碳负极-氮掺杂机制DFT与长循环性能详解

POTASSIUM-ION BATTERY · HARD CARBON · N-DOPING · DFT

锂离子电池已经形成成熟产业，但锂资源和成本问题让研究人员持续寻找新的储能体系。钾离子电池因此逐渐进入视野：钾储量丰富，K+/K标准电位接近Li+/Li，而且K+在部分电解液中的去溶剂化能相对较低，从理论上看有机会获得较宽工作电压和较快界面反应。但问题也很明显——K+半径比Li+大得多，传统石墨并不容易同时兼顾容量、倍率和长期循环。硬碳因为层间距更大、结构无序、来源广泛，成为钾离子电池负极的重要候选材料。进一步引入氮掺杂以后，层间距、缺陷数量、电子态以及K+吸附和扩散势垒都会发生变化。一项N-SHC硬碳微球研究发现，氮掺杂不仅让材料在200 mA g−1下循环600次后仍保持约200 mAh g−1，还通过DFT计算揭示了pyridinic-N和pyrrolic-N为什么比graphitic-N更有利于钾离子吸附和迁移。本文从“为什么钾离子电池需要硬碳”讲起，再把实验数据和理论计算真正串起来。

一、为什么锂离子电池之外，还要研究钾离子电池？

锂离子电池目前仍然是主流。

手机。

电动车。

储能系统。

都已经形成完整产业链。

但随着需求持续上升，研究人员一直在寻找资源更加丰富的替代体系。

Potassium，也就是钾，就是其中一个候选。

K+/K的Standard Potential约：

−2.93 V vs. SHE。

Li+/Li约：

−3.04 V vs. SHE。

二者比较接近。

这意味着：

钾离子电池理论上有机会保持较宽的Voltage Window。

二、K+还有一个经常被忽略的特点：去溶剂化并不一定更慢

很多人第一反应是：

“K+比Li+大，所以一定跑得慢。”

事情没有这么简单。

K+的Lewis Acidity更弱。

在某些Electrolyte里：

De-solvation Activation Energy反而比较低。

这意味着：

K+从溶剂化结构脱离以后进入Electrode Interface：

可能具有不错的Interfacial Kinetics。

所以钾离子电池真正困难的地方：

更多集中在：

固态电极内部怎样存K+。

三、为什么普通石墨做钾电池负极并不完美？

K+ Ionic Radius：

大约：

0.138 nm。

相比Li+明显更大。

虽然K可以和Graphite形成：

Thermodynamically Stable Intercalation Compound。

但更大的Ion Size：

会让快速插层和脱层变得困难。

结果可能出现：

Rate Capability不足。

结构应力增加。

Specific Capacity受到限制。

四、为什么Hard Carbon更适合装下K+？

Hard Carbon：

中文通常叫：

硬碳。

它和Highly Graphitized Carbon最大的区别：

不是“更硬”。

而是内部结构更加：

Disordered。

Hard Carbon里只有部分Graphite-like Microcrystalline Domain。

其余区域：

排列无序。

缺陷较多。

d-spacing更大。

这反而给尺寸较大的K+：

提供了更宽松的储存空间。

对钾离子电池来说，硬碳的“无序”不完全是缺陷。适当无序、扩大层间距和增加活性位点，反而可能帮助体积更大的K+完成吸附、插层和迁移。

五、纯硬碳为什么还是不够？

Hard Carbon虽然便宜。

资源丰富。

结构又适合大尺寸Ion。

但Pure Hard Carbon仍然会遇到：

• Specific Capacity不够高；

• High-rate性能下降；

• 初始不可逆容量较大；

• SEI形成消耗K；

• 电子导电性需要进一步改善。

于是：

Heteroatom Doping

成为最常见的改性思路之一。

六、为什么偏偏喜欢用氮掺杂？

Nitrogen Doping有两个很直接的作用。

第一：

制造额外Defect。

第二：

改变Carbon的Electronic State。

也就是说：

N不是简单“混在碳里面”。

它会改变：

Local Electron Distribution。

Adsorption Site。

Conductivity。

以及：

K+ Diffusion Path。

七、氮掺杂其实不是一种结构，而是至少三种常见状态

八、这项研究真正想解决的不是“加氮有没有用”

因为前人已经做过很多N-doped Hard Carbon。

真正缺少的是：

不同N Configuration到底各自做了什么。

所以这项研究：

不只比较N-SHC和SHC性能。

还通过：

GITT。

CV Kinetics。

DFT。

NEB Diffusion Barrier。

把不同N Site真正拆开分析。

九、N-SHC是怎样做出来的？

材料路线并不算特别复杂。

首先：

6.4 g Glucose

溶于：

45 mL去离子水。

Hydrothermal Reaction：

200℃，5 h。

得到Hard-carbon Precursor。

之后加入：

Melamine。

作为Nitrogen Source。

再在Ar Atmosphere下：

900℃处理5 h。

最终得到：

N-SHC。

对照SHC：

不加Melamine。

十、为什么Glucose适合做Hard-carbon Microsphere？

Glucose便宜。

来源广。

Hydrothermal Carbonization以后：

比较容易形成：

Spherical Carbonaceous Particle。

再经过High-temperature Annealing：

就能进一步形成Hard Carbon。

这类路线：

比使用复杂Nano-template更容易理解。

十一、材料到底长成什么样？

SEM显示：

N-SHC主要是：

比较均匀的Hard-carbon Microsphere。

Particle Diameter：

大约：

3 μm。

EDS Mapping：

显示N：

在Hard-carbon Sphere中分布比较均匀。

十二、氮掺杂最直接的结构变化是什么？

TEM结果非常关键。

原始SHC：

Average Interlayer Distance：

0.349 nm。

N-SHC：

扩大到：

0.376 nm。

这个变化看起来只有：

0.027 nm。

但对K+来说：

意义并不小。

更大的层间距：

可以减少Insertion/Extraction时的Steric Hindrance。

十三、XRD也能看到这个变化吗？

可以。

SHC的(002) Peak：

约：

24.4°。

N-SHC：

向低角度移动到：

23.6°。

根据Bragg关系：

Peak向低2θ移动：

对应：

d-spacing变大。

和TEM完全吻合。

十四、为什么Raman的ID/IG反而变大是好事？

一般石墨材料里：

大家可能会觉得：

Defect越少越好。

但Battery Hard Carbon不一定。

SHC：

ID/IG：

1.09。

N-SHC：

1.31。

说明：

N Doping制造了更多Disorder和Defect。

对于K Storage：

这些Defect：

可能成为额外Adsorption Site。

十五、XPS最终测出多少氮？

N-SHC：

Nitrogen Concentration：

约6.3%。

N 1s可以分成：

Graphitic-N：

401.8 eV。

Pyrrolic-N：

400.8 eV。

Pyridinic-N：

398.6 eV。

其中：

Pyrrolic-N和Pyridinic-N：

是后续DFT机制分析的重点。

十六、第一圈容量到底怎么样？

N-SHC第一圈Potassiation Capacity：

466 mAh g−1。

Depotassiation Capacity：

248 mAh g−1。

因此Initial Coulombic Efficiency：

约53%。

对照SHC：

第一圈：

446/228 mAh g−1。

ICE：

约51%。

十七、53%的ICE算好吗？

不算理想。

这也是必须客观看的地方。

第一圈大量K：

会消耗在：

SEI Formation。

Surface Defect Reaction。

Electrolyte Decomposition。

等不可逆过程。

所以：

虽然N Doping提升了Reversible Capacity：

但：

并没有从根本上解决低ICE问题。

十八、为什么这对商业化特别重要？

Half-cell实验：

Counter Electrode是大量Metal K。

第一圈损失一些K：

实验还能继续。

但真正Full Cell：

可用K Inventory有限。

如果第一圈直接损失：

接近一半：

Energy Density会受到明显影响。

所以：

Hard-carbon PIB商业化不能只看Cycle Life，还必须提高ICE。

十九、倍率性能提升有多明显？

真正明显的差距：

主要出现在：

High Current Density。

二十、高倍率测试以后容量能回来吗？

可以。

经历2000 mA g−1以后：

重新回到：

200 mA g−1。

N-SHC：

恢复到：

约245 mAh g−1。

而SHC：

约：

200 mAh g−1。

这说明：

N-SHC的Structural Reversibility：

明显更好。

二十一、600次循环之后还能剩多少？

这是这篇最值得保留的数据之一。

200 mA g−1：

循环600次以后：

N-SHC：

仍保持：

约200 mAh g−1。

Capacity Retention：

81%。

对照SHC：

600圈以后：

Retention：

不到50%。

二十二、为什么N-SHC循环稳定性更好？

原因不应该只写一句：

“因为N Doping提升性能。”

更合理的解释包括：

Layer Spacing扩大。

Ion Migration更快。

Electronic Conductivity改善。

Defect Adsorption Site增加。

Structural Stress更容易缓冲。

所以长期Potassiation/Depotassiation：

造成的Structural Damage：

相对更小。

二十三、EIS也支持这个结论吗？

支持。

SHC初始Charge Transfer Resistance：

4868 Ω。

100圈：

下降到：

1797 Ω。

300圈又上升到：

3921 Ω。

N-SHC：

初始：

2982 Ω。

100圈：

684 Ω。

300圈：

1139 Ω。

长期变化更小。

这与：

更稳定的Interface和更好的Charge Transfer

是一致的。

二十四、CV里的b值是什么意思？

Electrochemical Kinetics里常用：

i = av^b

如果：

b接近0.5：

说明：

Diffusion-controlled Process占主导。

如果：

b接近1：

则更多是：

Surface Capacitive Process。

N-SHC：

b约：

0.608。

SHC：

0.527。

二十五、这说明什么？

两种材料：

总体仍然以：

Diffusion-controlled Storage

为主。

但N-SHC：

Surface-driven Contribution：

明显提高。

在：

1 mV s−1：

Capacitive Contribution达到：

36.1%。

这说明：

N-induced Surface Defect：

增加了快速K+ Adsorption的机会。

二十六、为什么还要做GITT？

CV可以判断Kinetics特征。

但如果真正想知道：

K+在Electrode内部扩散快不快：

还需要：

GITT。

Galvanostatic Intermittent Titration Technique。

通过：

短时间Current Pulse。

再Rest。

记录Voltage Response。

估算：

K-ion Diffusion Coefficient。

二十七、GITT最终看到什么？

N-SHC：

在Potassiation和Depotassiation过程中：

整体K+ Diffusion Coefficient：

都高于SHC。

这和高倍率性能一致。

但GITT只能告诉我们：

氮掺杂以后确实更快。

它不能直接告诉：

到底是哪一种N Site：

让它更快。

这就是DFT出现的原因。

二十八、DFT首先算了K+吸附能

二十九、为什么Pyridinic-N和Pyrrolic-N更容易抓住K+？

因为这两类Defect周围：

Electron Distribution更加不均匀。

形成：

Electron Vacancy。

以及：

局部Charge Redistribution。

K+更容易：

被这些位置吸引。

相比之下：

Graphitic-N：

周围Electron-rich Character更明显。

对K+ Adsorption：

反而没有那么强。

三十、但吸附强是不是一定意味着扩散快？

不一定。

如果一个Site：

把K+吸得太死：

Ion可能反而不容易离开。

所以必须再计算：

Migration Barrier。

也就是：

K+从一个区域迁移到另一个区域：

需要跨越多少Energy Barrier。

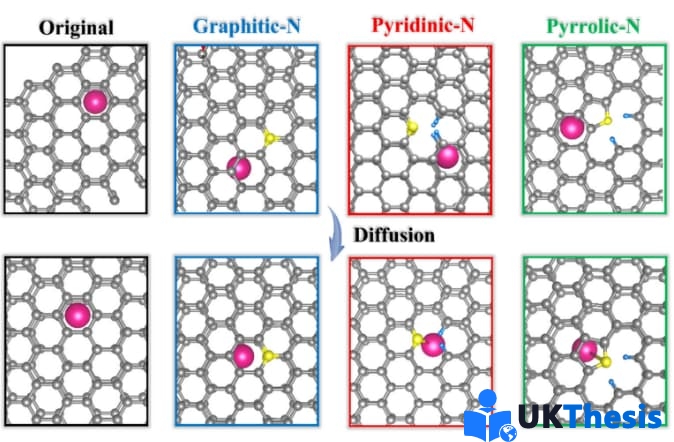

三十一、这个结果非常明显

从：

104 meV。

降到：

6.8—7.3 meV。

这是一个非常明显的变化。

三十二、所以真正有用的不是“氮越多越好”

这篇研究最值得总结的地方就在这里。

不能简单写：

“N Content越高，Battery Performance越好。”

更准确的是：

N Configuration非常重要。

Pyridinic-N。

Pyrrolic-N。

既提供：

较强K Adsorption。

又大幅降低：

K-ion Migration Barrier。

这比只提高Graphitic-N：

更直接帮助Potassium Storage Kinetics。

三十三、DOS计算又证明了什么？

不同N Defect加入以后：

Fermi Level附近：

Density of States增加。

这意味着：

可参与电子传输的Electronic State增多。

所以：

N Doping不仅影响Ion Migration。

还同时帮助：

Electronic Conductivity。

三十四、把实验和DFT连起来，逻辑就清楚了

N Doping

引入缺陷并改变Carbon Electronic State。

Larger d-spacing

0.349 nm扩大到0.376 nm。

More Active Sites

Pyridinic-N和Pyrrolic-N增强K+吸附。

Lower Barrier

K+扩散势垒最低降至6.8 meV。

Faster Kinetics

GITT和倍率性能同步改善。

Long Cycling

600圈仍约200 mAh g−1。

三十五、这篇材料是不是已经很接近商用？

还不能这么说。

优点很明确：

248 mAh g−1 Reversible Capacity。

600 Cycle。

81% Retention。

High-rate Performance明显改善。

但是：

还有几个现实短板。

三十六、为什么初始库仑效率可能比600圈更值得下一步研究？

因为600次循环已经说明：

结构稳定性得到明显改善。

但：

53%的ICE仍然过低。

这意味着：

如果下一步继续做类似Hard Carbon：

比较有价值的方向可能包括：

• 减少Surface Area过高导致的SEI消耗；

• 优化N Defect类型而不是单纯增加总N；

• 电解液添加剂；

• Artificial SEI；

• Pre-potassiation；

• 降低不可逆Surface Functional Group。

三十七、为什么Pre-potassiation越来越重要？

Pre-potassiation：

和锂电池里的Pre-lithiation类似。

目的：

提前补偿：

第一圈因为SEI和Side Reaction：

损失掉的K。

对于Low-ICE Hard Carbon：

这是从Half-cell结果走向Full Cell时：

非常现实的Engineering Direction。

三十八、AI可以怎样进入这类电池研究？

这篇原论文：

没有使用AI。

它使用的是：

DFT + CI-NEB。

但未来可以进一步加入：

Machine Learning。

Materials Informatics。

High-throughput DFT。

用于：

筛选不同Heteroatom。

预测Defect Formation Energy。

预测K Adsorption。

寻找低Diffusion Barrier结构。

优化Carbonization Temperature。

以及：

多目标平衡：

Capacity。

ICE。

Rate Capability。

Cycle Life。

所以：

AI可以作为：

下一步材料筛选工具。

但没有必要把这篇硬写成“AI电池论文”。

三十九、做钾离子硬碳SCI论文，现在只测容量已经不够

如果研究主题是：

N-doped Hard Carbon for PIBs。

一篇比较完整的论文：

最好同时覆盖：

• XRD与d-spacing；

• Raman ID/IG；

• XPS N Configuration；

• SEM/TEM；

• ICE；

• Rate Capability；

• Long-term Cycling；

• EIS；

• CV Kinetics；

• GITT；

• DFT Adsorption Energy；

• NEB Migration Barrier；

• Full-cell Verification。

四十、为什么“机制闭环”比多做几张表征图更重要？

很多Battery Material Paper：

容易变成：

XRD一张。

SEM一张。

XPS一张。

然后直接说：

“N Doping改善性能。”

中间缺了一整段逻辑。

更好的Research Story应该是：

N Doping：

改变什么Structure？

→ d-spacing有没有变？

→ Defect有没有增加？

→ 哪一种N占比提高？

→ GITT有没有证明Diffusion更快？

→ DFT能不能解释为什么？

→ 最后是否真正转化成Rate和Cycle优势？

四十一、SCI发表辅导：这类电池论文真正应该补什么？

钾离子电池、硬碳负极、氮掺杂碳材料、储能机制和DFT计算都是当前能源材料研究中比较典型的交叉方向。

但现在单纯写：

“N掺杂以后容量提高。”

通常很难形成足够完整的Mechanism Story。

Reviewer往往会继续问：

氮总含量是多少？

Pyridinic-N、Pyrrolic-N和Graphitic-N分别占多少？

为什么d-spacing变大？

为什么ICE还是只有53%？

容量提高来自Surface Adsorption还是Intercalation？

为什么High-rate表现改善？

GITT和DFT有没有互相验证？

吸附很强会不会反而影响脱嵌？

Full Cell表现怎么样？

对于已经有钾离子电池、硬碳负极、氮掺杂碳材料、电化学储能、DFT、电池材料相关实验数据、计算结果或者论文初稿的研究者，我们可以提供SCI发表辅导，围绕Research Gap、材料设计、Characterization、Electrochemical Kinetics、GITT、DFT Mechanism、数据解释、图表逻辑、Discussion以及选刊方向进一步完善文章。

对于已经进入投稿、返修或改投阶段的稿件，也可以根据项目情况选择投稿无限期服务直到见刊的持续支持方案，在约定服务范围内协助目标期刊匹配、投稿文件整理、Reviewer Comments分析、返修结构以及后续改投。具体审稿周期和最终录用情况仍取决于稿件本身的数据完整度、研究质量以及目标期刊的同行评审。

FAQ：钾离子电池、硬碳和氮掺杂常见问题

Q1：什么是钾离子电池？

钾离子电池与锂离子电池类似，依靠K+在正负极之间往返迁移储存和释放能量，因此同样属于典型的“摇椅式电池”。

Q2：钾离子电池为什么研究硬碳负极？

K+尺寸较大，而硬碳具有更大的无序层间距、丰富缺陷以及较低成本，因此比高度有序石墨更容易适应K+储存。

Q3：氮掺杂为什么能改善硬碳性能？

氮掺杂能够增加缺陷和活性位点、调节电子态、扩大部分层间距，并进一步降低K+迁移势垒。

Q4：Pyridinic-N和Pyrrolic-N为什么重要？

DFT结果显示，这两类N缺陷相比Graphitic-N具有更强的K+吸附，同时能显著降低K+在碳层间迁移的能垒。

Q5：N-SHC的容量是多少？

其初始可逆容量约248 mAh g−1，在200、500、1000和2000 mA g−1下分别可提供约251、206、152和93 mAh g−1。

Q6：N-SHC能循环多少次？

在200 mA g−1条件下循环600次后仍保持约200 mAh g−1，可保持约81%的容量。

Q7：为什么初始库仑效率只有53%？

第一圈有大量K被用于形成SEI以及其他不可逆表面反应，因此首次放电容量明显高于首次充电可逆容量。

Q8：GITT在钾离子电池研究里有什么作用？

GITT可通过脉冲电流和静置过程估算K+扩散系数，从而判断不同材料在充放电过程中的离子迁移动力学。

Q9：DFT算出的K+迁移势垒是多少？

原始硬碳约104 meV，Graphitic-N约43.8 meV，而Pyridinic-N和Pyrrolic-N分别约7.3和6.8 meV。

Q10：钾离子电池会替代锂离子电池吗？

目前更适合理解为补充路线。钾资源具有优势，但负极、初始库仑效率、能量密度、电解液和整电池稳定性仍需要继续优化。

Q11：钾离子硬碳下一步最值得研究什么？

包括高ICE硬碳、可控N缺陷、预钾化、人工SEI、低成本生物质硬碳、全电池验证和高载量电极等方向。

Q12：人工智能可以用于钾离子电池材料筛选吗？

可以。AI和机器学习可与高通量DFT结合，用于筛选掺杂元素、预测缺陷形成能、吸附能和离子迁移势垒，但仍需要实验验证。

结语：氮掺杂真正有价值的地方，不是把一个容量数字做高

Hard Carbon本身已经适合：

尺寸较大的K+。

但只靠“更大的层间距”：

并不能解决所有问题。

Ion必须进入。

还要移动。

还要离开。

同时Electronic Transport也要足够快。

这也是为什么：

N Doping的价值：

不能只看：

N Content。

真正重要的是：

N在哪里。

Graphitic-N：

更偏向改善Electronic State。

Pyridinic-N和Pyrrolic-N：

则同时创造：

较强K+ Adsorption Site。

和：

极低的Migration Barrier。

实验里：

层间距从：

0.349 nm。

增加到：

0.376 nm。

High-rate Capacity提高。

600圈以后：

还能保持：

约200 mAh g−1。

GITT又证明：

K+ Diffusion变快。

最后：

DFT把这个变化解释到：

具体的N Defect Level。

原始Hard Carbon：

K+ Migration Barrier：

104 meV。

Pyrrolic-N：

只剩：

6.8 meV。

这种：

Structure → Electrochemical Kinetics → DFT Mechanism → Cycling Performance

的闭环：

才是这项工作的真正价值。

不过：

53%的Initial Coulombic Efficiency：

同样提醒我们：

实验室里一块Hard-carbon Half Cell可以循环600圈，

并不等于它已经可以直接进入Commercial Battery。

未来真正需要解决的是：

提高ICE。

控制N Configuration。

降低SEI消耗。

做高Loading Electrode。

进入真实Full Cell。

再验证：

更长Cycle Life。

所以钾离子电池负极的下一步，不应该只是继续追求“掺更多氮”，而是更精确地控制哪一种氮、在哪里形成，以及它到底怎样改变K+吸附、扩散和不可逆副反应。
