Sn-SnO2-C锂离子电池负极-体积膨胀与高容量循环性能解析

商业锂离子电池最常用的石墨负极理论容量只有372 mAh/g，因此寻找更高容量负极一直是电池材料研究的重要方向。金属Sn理论容量可达到约994 mAh/g，SnO2如果同时计算转换反应和后续合金化过程，理论容量甚至可以达到1494 mAh/g，看起来明显优于石墨。但真正的问题是，Sn在嵌锂和脱锂过程中体积变化可超过300%，反复循环以后颗粒容易粉化、脱落并失去电接触。SnO2同样存在导电性不足和团聚问题。一种比较直接的解决办法，是把Sn和SnO2纳米颗粒限制在导电碳基体中。本研究采用水热法结合800℃退火制备Sn/SnO2/C复合负极，首圈放电容量达到2248 mAh/g、首次库仑效率约70%，在较高电流密度下循环100圈后仍保持约489 mAh/g。真正值得关注的并不是异常高的首圈容量，而是碳骨架怎样缓冲Sn体积膨胀、缩短Li+扩散路径并维持长期导电网络。

过去几十年，Lithium-ion Battery已经成为手机、电脑、相机以及电动汽车最重要的储能技术之一。随着EV和高功率电子设备不断发展，人们对电池的要求已经从“能够循环使用”变成同时追求更高Energy Density、更长Cycle Life以及更快Charging Speed。

这也是传统Graphite逐渐显出局限的原因。

石墨理论容量只有：

372 mAh/g。

对于追求更高比能量的下一代LIB，单纯依靠Graphite已经越来越难继续提升。

Sn则完全不同。

Metallic Tin的理论容量可以达到：

约994 mAh/g。

同时Sn具有成本相对较低、资源较丰富和环境负担较小等特点，因此长期被视为一种Potential High-capacity Anode。

但Sn有一个非常严重的问题：

Volume Expansion。

在Lithiation过程中，Sn不断与Li形成LixSn Alloy，体积变化甚至可以超过：

300%。

如果没有结构缓冲，Particle经过多次膨胀和收缩后会逐渐Cracking、Pulverization，最后和Current Collector失去Electrical Contact。

SnO2为什么理论容量可以比Sn还高？

SnO2的Lithiation不是一步完成，而是包含两个主要Stage。

第一步是Conversion Reaction：

SnO2 + 4Li+ + 4e− ↔ 2Li2O + Sn

这一部分对应的理论容量约：

711 mAh/g。

随后生成的Sn继续与Li发生Alloying Reaction：

Sn + xLi+ + xe− ↔ LixSn，0 < x < 4.4

这一阶段可以再贡献约：

783 mAh/g。

如果两步都充分贡献：

理论总容量可以接近：

1494 mAh/g。

这就是SnO2受到关注的原因。

但理论容量越高，并不意味着真正电池循环性能一定更好。

SnO2转化后形成Sn Nanoparticle和Li2O，同时继续发生LixSn Alloying，伴随巨大的Structural Reconstruction。如果颗粒没有约束，反复循环以后仍会出现Agglomeration和Pulverization。

所以锡基负极真正的矛盾不是“容量够不够”，而是怎样在几百到上千mAh/g的高容量条件下，让材料承受反复300%以上的体积变化而不失去导电接触。

为什么把Sn和SnO2放进碳基体？

Carbon Matrix的作用并不只是提高Conductivity。

它至少可以同时解决三类问题。

第一，Carbon Framework可以在Sn Particle周围留下缓冲空间，减轻Lithiation时的Volume Expansion Stress。

第二，它可以限制Sn/SnO2 Nanoparticle继续长大和Agglomeration。

第三，即使局部Sn发生体积变化，Carbon Network仍能够提供连续Electron Transport Path。

这种Sn/SnO2/C复合材料是怎样做出来的？

实验采用比较直接的Hydrothermal + Carbonization Route。

首先将：

0.02 mol SnCl2·2H2O，也就是约4.51 g

和：

0.02 mol Glucose，也就是约3.6 g

加入：

50 mL Deionized Water。

搅拌15 min后：

缓慢加入：

4 g Carboxymethyl Cellulose，CMC。

继续搅拌超过：

2 h。

得到均匀乳白色Solution。

然后将混合体系放入100 mL Teflon-lined Autoclave：

200℃ Hydrothermal Reaction 24 h。

反应结束后：

9000 rpm离心。

使用Water和Ethanol反复清洗。

再在：

90℃ Vacuum Oven中过夜干燥。

最后一个关键步骤是：

800℃、Ar Atmosphere、4 h Annealing。

升温速度：

5℃/min。

在这个高温阶段，CMC发生Carbonization，最终构建出Sn/SnO2/C Conductive Carbon Matrix。

XRD、SEM和TEM证明了什么？

XRD结果可以同时看到Metallic Sn和SnO2 Phase。

其中Sn的Diffraction Peak强度较高，SnO2 Peak相对较弱，说明Composite中Sn Phase更为明显，但SnO2仍然真实存在。

SEM看到的Particle并不是规则球形，而是具有明显Irregular Morphology。

这种不规则结构和Glucose、CMC在800℃下Carbonization有关。

更重要的是：

没有看到Sn形成严重的大尺寸独立Agglomerate。

EDS Mapping也确认：

Sn、C和O均存在于Composite中。

TEM进一步显示：

Sn和SnO2 Nanoparticle分散在Carbon Matrix内。

HRTEM观察到两种典型Lattice Spacing：

这两组结果共同证明：

Carbon Framework中确实同时嵌入Sn和SnO2 Crystalline Domain。

而这种Composite Structure正是后续缓解Volume Expansion和降低Particle Agglomeration的结构基础。

电池是怎样测试的？

Electrode Slurry由：

70% Active Material + 20% Carbon Black + 10% PVDF。

使用NMP作为Solvent。

搅拌：

2 h。

Slurry涂布在Copper Foil上。

80℃ Vacuum Drying Overnight。

Electrode Diameter：

12 mm。

Active Mass：

约1.4 mg。

压片Pressure：

20 MPa。

随后组装CR2032 Coin Cell。

Lithium Metal同时作为Counter和Reference Electrode。

Electrolyte：

1 M LiPF6 in EC:DEC = 1:1。

Voltage Window：

0—3 V。

为什么首圈2248 mAh/g不能简单当成真正可逆容量？

这是这篇文章最需要避免误读的地方。

Sn/SnO2/C在：

100 mA/g

下首圈Discharge Capacity达到：

2248 mAh/g。

这个数甚至明显超过SnO2理论上讨论的1494 mAh/g。

但First Coulombic Efficiency只有：

约70%。

这已经说明首圈有相当大一部分Capacity来自不可逆Process。

例如：

SEI Formation。

Electrolyte Decomposition。

Surface Functional Group Reaction。

以及其他Initial Irreversible Reaction。

第二圈容量就下降到：

1685 mAh/g。

因此2248 mAh/g更适合作为“首圈总放电容量”理解，而不能把它直接描述成材料长期可逆储锂容量。真正判断负极实用性，更应该看首次库仑效率、后续容量保持以及高电流密度下的循环性能。

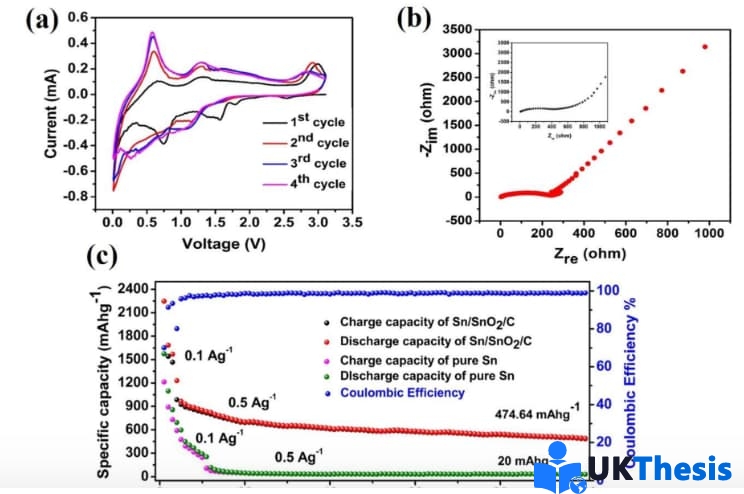

CV和EIS说明电化学过程稳定吗？

CV在：

0.01—3 V vs. Li+/Li

范围内进行。

第一圈可以观察到多个Cathodic Peak，包括：

0.338 V。

0.76 V。

1.5 V。

1.7 V。

1.8 V。

以及2.8 V附近信号。

首圈出现、后续消失的部分Peak主要与：

SEI Layer Formation和Initial Irreversible Reaction

有关。

随后几圈Oxidation/Reduction Peak逐渐重合，说明在完成Initial Activation之后，Sn/SnO2/C的Lithiation/Delithiation过程趋于稳定。

EIS则显示Composite Electrode拥有较低Charge-transfer Resistance和较快Li-ion Diffusion特征。

相比Pure Sn，Carbon Matrix能够帮助维持持续导电通路。

100圈以后还能剩多少容量？

实验中的Current Protocol需要注意。

前5圈：

100 mA/g。

随后大部分循环：

500 mA/g。

也就是说，这并不是全程在低Current Density下得到的Capacity。

最终100圈时Sn/SnO2/C仍保持约：

489 mAh/g。

这一数值虽然远低于首圈2248 mAh/g：

但仍然高于Graphite理论容量372 mAh/g。

Pure Sn在相同Current Condition下则很快出现Capacity Decay。

原因仍然与：

Large Volume Expansion。

Low Structural Stability。

以及不断损失Electrical Contact有关。

Sn/SnO2/C的优势是：

即使Sn Particle不断发生Expansion/Contraction，Carbon Network仍能把这些Active Particle连接在一起。

这项材料真正的优势和不足分别是什么？

因此不能仅凭2248 mAh/g就说它已经是成熟的下一代Commercial Anode。

如果走向更实际的Battery Application，还需要测试：

500圈甚至1000圈以上Cycle Life。

更高Areal Loading。

更低Carbon/Binder比例。

Full Cell。

Pre-lithiation。

以及：

Fast Charging Condition。

这些数据更能判断Sn-based Composite距离产业应用还有多远。

AI和计算材料学能怎样用于Sn基负极优化？

原研究本身没有使用Artificial Intelligence。

但Sn-based Composite存在很多可优化变量。

例如：

Sn/SnO2 Ratio。

Carbon Content。

Particle Size。

Carbonization Temperature。

Pore Structure。

Binder Content。

以及：

Current Density。

如果积累足够实验数据，可以利用Machine Learning建立：

Composition → Microstructure → Volume Expansion → Resistance → Capacity Retention

之间的预测模型。

AI在这里比较合理的用途是材料配方和工艺参数筛选，而不是为了增加搜索量，把一篇传统电池材料论文强行改成“AI锂电池研究”。

SCI发表辅导与评职称发表：Sn基负极论文真正要回答什么？

锂离子电池、SnO2负极、锡基复合材料、碳包覆、电池纳米材料和电化学储能，都是材料、化学和新能源方向常见的SCI研究主题。

真正投稿时，如果文章只强调：

“首圈容量达到2248 mAh/g。”

其实很容易被Reviewer继续追问。

为什么容量会超过理论值？

首圈不可逆容量来自哪里？

Sn和SnO2到底分别承担什么作用？

Carbon Matrix怎样缓冲300%以上的Volume Expansion？

为什么首次Coulombic Efficiency只有70%？

100圈以后为什么只剩489 mAh/g？

与Graphite或者其他Sn/C、SnO2/C材料相比是否真正具有优势？

材料在Full Cell条件下还能不能保持性能？

如果已经有锂离子电池、SnO2负极、锡基负极、碳复合材料、CV、EIS、循环性能、SEM/TEM/XPS等实验数据、图表或论文初稿，我们可以提供SCI发表辅导，围绕Research Gap、Material Design、Storage Mechanism、Structure-performance Relationship、电化学分析以及目标期刊进一步整理稿件。

对于已经进入投稿、返修或改投阶段的项目，也可以根据实际需求选择投稿无限期服务直到见刊的持续支持方案，在约定服务范围内协助期刊匹配、投稿材料整理、Reviewer Comments分析、返修逻辑和后续改投。对于高校、科研院所、医院或企事业单位有评职称发表需求的研究者，也可以结合专业方向、成果内容、时间要求和目标期刊层级，对文章结构、数据呈现和投稿路线进行规划。具体审稿周期和最终录用仍取决于研究质量、数据完整度、创新程度以及目标期刊同行评审。

FAQ：Sn/SnO2/C锂离子电池负极常见问题

Q1：为什么Sn适合做锂离子电池负极？

Sn能够和Li形成LixSn合金，理论容量约994 mAh/g，明显高于石墨的372 mAh/g。

Q2：Sn负极最大的问题是什么？

Lithiation/Delithiation过程中体积膨胀可超过300%，长期循环容易造成颗粒粉化、导电接触丢失和容量快速衰减。

Q3：SnO2理论容量为什么更高？

因为SnO2先通过Conversion Reaction形成Sn和Li2O，随后Sn继续与Li发生Alloying，两部分理论容量合计可达到约1494 mAh/g。

Q4：Carbon Matrix有什么作用？

主要用于缓冲Sn体积变化、限制Sn/SnO2团聚并提供持续电子导电网络。

Q5：Sn/SnO2/C是怎样制备的？

先采用200℃、24 h水热反应，再在Ar气氛下800℃退火4 h，使CMC碳化并形成Sn/SnO2/C复合结构。

Q6：首圈2248 mAh/g为什么高于理论容量？

首圈放电包含SEI形成、电解液分解和其他不可逆表面反应，因此不能把2248 mAh/g全部理解为可逆储锂容量。

Q7：首次库仑效率是多少？

约70%，说明首圈仍存在较明显不可逆锂消耗。

Q8：100圈后容量是多少？

原文正文和结论报告约489 mAh/g，主要循环阶段使用约500 mA/g电流密度。

Q9：为什么纯Sn比Sn/SnO2/C衰减更快？

纯Sn缺少能够缓冲Volume Expansion并维持Electrical Contact的Carbon Framework，反复合金化以后更容易发生粉化和容量损失。

Q10：Sn/SnO2/C已经可以替代商业石墨吗？

还不能。虽然100圈容量高于石墨理论容量，但首次库仑效率、长循环寿命、全电池性能、面容量和规模化制造仍需要进一步验证。

Q11：为什么需要做EIS？

EIS可以帮助判断Charge-transfer Resistance以及Li-ion Diffusion特征，从而验证Carbon Matrix是否真正改善了电极动力学。

Q12：AI可以用于Sn基负极设计吗？

可以。机器学习可以用于筛选Sn/SnO2比例、碳含量、粒径和热处理参数，但最终性能仍需要实际电池实验验证。

结语

Sn/SnO2/C这类材料最容易让人关注的是：

2248 mAh/g。

但真正值得研究的并不是怎样把首圈数字做得更高。

因为Sn-based Anode从来不缺理论容量。

真正困难的是：

怎样让高容量在几百次循环以后依然存在。

Sn本身可以提供接近：

994 mAh/g

的理论容量。

SnO2通过Conversion和Alloying：

理论上甚至可以达到：

1494 mAh/g。

但这套反应伴随非常剧烈的Volume Change。

Sn Particle如果裸露存在：

就很容易在反复Lithiation/Delithiation过程中发生：

Expansion。

Cracking。

Pulverization。

Electrical Isolation。

最终Capacity快速下降。

Sn/SnO2/C的思路，是让Carbon Matrix成为一个Flexible Conductive Framework。

它一边缓冲机械Stress：

一边限制Particle Agglomeration：

同时继续保持Electron Transport。

实验最终得到：

首圈Discharge Capacity：

2248 mAh/g。

First Coulombic Efficiency：

约70%。

第二圈：

约1685 mAh/g。

而在主要采用500 mA/g的后续循环中：

100圈以后仍保持：

约489 mAh/g。

这比Graphite理论容量：

372 mAh/g

仍然高。

但同样应该看到：

首圈到100圈之间仍存在明显Capacity Loss。

所以这项材料真正下一步需要解决的不是“还能不能做到更高首圈容量”，而是：

怎样提高Initial Coulombic Efficiency。

怎样减轻SEI不断重构。

怎样进一步限制Sn Particle Expansion。

怎样把性能保持到500圈甚至1000圈。

以及：

怎样在Full Cell和Commercial-level Areal Loading下仍然得到稳定结果。

对于锡基锂电池负极来说，理论容量早已不是最大问题。真正决定它能不能取代石墨的，是能不能把接近1000 mAh/g级别的材料，做成一块在长期循环以后仍然不粉化、不掉电接触、也不过度消耗锂的稳定电极。
